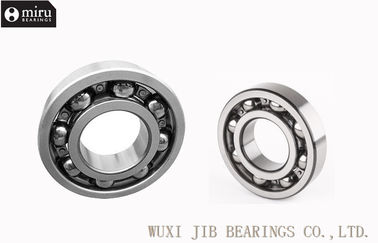

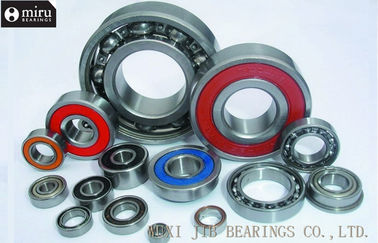

Alta precisione profonda Z2V2/Z3V3 P5/P6 del cuscinetto a sfera della scanalatura di vibrazione bassa
Struttura e parti dei cuscinetti
| Cuscinetti a sfera profondi della scanalatura |
 |
| La struttura del cuscinetto a sfera profondo della scanalatura include basicamente l'anello interno, l'anello esterno, gli elementi del rullo e le gabbie. I rigns della guarnizione e gli schermi della polvere sono destinati per impedire i corpi estranei come polvere o oli entrare. Lo scopo principale del lubrificante usato è di raggiungere la riduzione di attrito ed il danno degli elementi del rullo. |
Gabbia
Nelle operazioni quotidiane, la gabbia sarà sottoposta non solo ad azione meccanica da attrito, da tensione e da forza inerziale, ma alla reazione chimica dai lubrificanti, dagli additivi, dai solventi o dai liquidi refrigeranti. Di conseguenza, la progettazione ed i materiali della gabbia sono molto inportant per la sua prestazione e l'affidabilità di cuscinetto nell'uso.
MIRU offre i seguenti generi di gabbia per i cuscinetti a sfera profondi della scanalatura:
|
Tipo gabbia del ribattino
È un genere di gabbia fatto dagli acciai della striscia nell'alta precisione, trasformato nelle tasche sferiche con il delineamento e riparato con i ribattini, applicati solitamente ai piccoli e cuscinetti a sfera profondi medi della scanalatura.
|
Tipo storto gabbia della mandibola
È un genere di gabbia fatto dagli acciai della striscia nell'alta precisione, trasformato nelle tasche sferiche con il delineamento e calafatato dalla mandibola storta e due dai paia dei fermi, applicati solitamente ai cuscinetti a sfera profondi miniatura della scanalatura.
|
Gabbia con il materiale della resina sintetica
La gabbia della resina sintetica è fatta tramite la combinazione di parecchi materiali, compreso nylon PA66 con fibra di vetro. Ha caratteristiche autolubrificanti ed a basso rumore, usate solitamente per i cuscinetti con estremamente - rumore basso.
|
Materiali dei cuscinetti
I materiali per gli anelli e le parti di cuscinetto in gran parte determinano la prestazione e la vita del cuscinetto. MIRUputs più sforzi per selezionare i materiali per gli anelli di cuscinetto ed i fornitori della parte in un modo rigoroso.
I materiali e le componenti degli anelli di cuscinetto per i cuscinetti di MIRU sono forniti dai fornitori superiori del mondo speciali per i produttori serventi del bearign, fondamentalmente solvign l'edizione che i nostri cuscinetti ritardano cuscinetti dietro importati in termini di materialsfor un molto tempo.
MIRU si vanta un insieme del sistema di ispezione ricevuto rigoroso e lucidato delle merci. Prima di essere messo nello stoccaggio, ogni serie di acciai e le parti è nell'ambito di ispezione sistemica, compreso l'analisi di composizione materiale, l'analisi di metallographice, il controllo di accuratezza, la prova dell'assemblea, ecc.
Materiali per il corpo dell'anello e del rullo di cuscinetto
Il corpo dell'anello e del rullo di cuscinetto pricipalmente è fatto di alto acciaio del cuscinetto del C-Cr. Sono elencate qui sotto le composizioni di materiale per il corpo dell'anello e del rullo di cuscinetto.
| Codice d'acciaio |
Prodotto chimico composition% |
Gcr15
SAE52100
BACCANO 100 Cr6
JIS SUJ2 |
C |
Si |
Mn |
P |
S |
Cr |
Mo |
Cu |
Ni |
| 0.95-1.05 |
0.15-0.35 |
0.25-0.45 |
<0>
| <0>
| 1.40-1.65 |
- |
<0>
| <0>
|
Il materiale per il corpo dell'anello e del rullo di cuscinetto pricipalmente consiste di alto acciaio del cuscinetto del C-Cr.
Materiale delle gabbie
Il materiale delle gabbie ha bisogno di buona resistenza all'usura, della dimensione stabile e della forza del metallo. Di conseguenza, l'ambiente dell'operazione dovrebbe pricipalmente essere considerato nella selezione di materiale delle gabbie.
Gabbia di disegno della lamiera di acciaio
Queste gabbie leggere tengono un ad alta resistenza con attrito riduttore e durano in un modo efficace dopo il trattamento di superficie. Le seguenti composizioni delle coperture di tavola di materiale per la lamiera di acciaio laminata a freddo.
| Codice d'acciaio |
Prodotto chimico Composition% |
JISG 3141
SPCC |
C |
Si |
Mn |
P |
S |
Ni |
Cr |
| <0>
| - |
<0>
| <0>
| <0>
| - |
- |
Gabbia d'ottone
La gabbia d'ottone del taglio è adottata in piccoli e cuscinetti medi. Tuttavia, la gabbia d'ottone non è adatta a compressori con il raffreddamento dell'ammoniaca dovuto l'incrinamento stagionale potenziale dell'ottone. È raccomandato per sostituirlo con la gabbia di ferro.
Gabbia di nylon
Secondo il tipo e l'uso di cuscinetti, le gabbie di nylon ampiamente sono adottate, ma sono inadeguate per gli ambienti in cui la temperatura è sopra 120℃ o inferiore a ℃ 40. La maggior parte delle gabbie di modellatura fuse adottano il materiale di nylon PA66, con o senza il rinforzo della fibra di vetro di cui il vantaggio è una buona combinazione di forza e di elasticità.
Materiali per lo schermo e l'anello con sigillo della polvere
Materiale per lo schermo della polvere
L'uso dei cuscinetti di MIRU ha laminato a freddo il foglio di latta come la norma mateiral per gli schermi della polvere, ma inoltre usa l'acciaio inossidabile della specificazione AISI-300 a volte.
Materiale per l'anello con sigillo
Gli anelli con sigillo pricipalmente sono fatti di NBR. Per temperatura elevata, i fluororubbers e le gomme del silicio sono ampiamente usati pure.
| Tipo |
Nome di ASTM D1418 |
Gamma di temperature |
Durezza
(Puntelli A) |
Caratteristiche |
Restrizione |
| Gomma del butaduene del nitrile |
NBR |
-40℃~120℃ |
40-90 |
Compressione bassa
Alta duttilità
Alta resistenza della corrosione
resistenza di olio superiore |
Inadatto per le circostanze ad alta temperatura;
Nessun'esposizione al sole e corrosione dei prodotti chimici |
| Gomma del silicio |
MQ/PMQ
VMQ/PVMP |
-70℃~200℃ |
25-80 |
Resistenza ad alta temperatura
Resistenza dell'essiccazione
Resistenza del sole
resistenza di invecchiamento ad ozono |
Resistenza di superficie di prestazione e della crepa dell'abrasione del povero, più alta resistenza all'usura |
Idrogenato
(gomma del nitrile-butadiene) |
HNBR/NEM |
-35℃~65℃ |
50-90 |
Resistenza al calore
Alta duttilità
Resistenza chimica |
Inadatto per le circostanze ad alta temperatura ed eviterà l'esposizione al sole e la corrosione dei prodotti chimici |
| Fluororubber |
FKM/FPM |
-28℃~200℃ |
50-95 |
Resistenza ad alta temperatura
Resistenza chimica significativa
resistenza della corrosione ai prodotti petroliferi |
Non è adatto a condizioni di lavoro della bassa temperatura. |
| Gomma di ACM |
Gomma di ACM |
-18℃~175℃ |
40-90 |
Più forte resistenza ad olio caldo
Luce solare ed ozono
Più alta resistenza della crepa |
prestazione impermeabile difficile;
inadatto per la condizione di lavoro della temperatura ultrabassa |
| Avvertimento: il flurorubber è condizione di lavoro normale di sotto sicura ed inoffensiva sotto di 200℃, ma emanerà il fumo se la temperatura supera l'ultima temperatura di 300℃ che è equivalente alla fiamma per il taglio dei tubi d'acciaio. L'inalazione del fumo è nociva ai corpi umani compreso gli occhi. Inoltre, il fumo dovrebbe essere evitato per contattare la pelle. |
Lubrificazione dei cuscinetti
| Lubrificazione a grasso |
I lubrificanti del lipido sono molto più facili da usare che lubrificare i lubrificanti. dovuto il suo ciscosity, grasso è più durevole e soltanto ha bisogno dell'attrezzatura semplice di sigillamento di contenere. Il grasso è duro da essere cambiato, beacause che l'approccio usuale di è di premere il grasso nel dispositivo per fare il grasso fresco schiacciare il grasso usato fuori. Parlare generale, grasso con l'olio primario di bassa viscosità è più adatto ad operazioni ad alta velocità alla bassa temperatura, mentre il grasso con olio primario di grande viscosità è adatto ad onere gravoso. |
| Lubrificazione a olio |
La lubrificazione a olio è più suitbale per le applicazioni nelle circostanze di ad alta velocità e di temperatura elevata, efficacemente eliminanti l'in funzione generato il calore dei cuscinetti. La viscosità di olio determina gli effetti di lubrificazione a olio. La bassa viscosità condurrà a formazione di petrolio insufficiente il film, mentre di grande viscosità aumenterà la resistenza e la temperatura viscose. Il più alta velocità di rotazione è generalmente la viscosità più bassa dell'olio di lubrificante sarà; il più grande carico è, il più di grande viscosità dell'olio di lubrificante sarà. |
| Olio primario |
In grasso, l'olio primario rappresenta 75-96%. In frazione di massa, la prestazione di grasso pricipalmente conta sulla natura di olio primario. Specialmente quando è con la proprietà di scorrimento a freddo ed a temperatura elevata, il suo tempo di impiego è legato ad olio primario. Il grasso con l'olio primario di bassa viscosità è solitamente applicabile alla bassa temperatura ed al carico basso, mentre il grasso di lubrificazione con olio primario di grande viscosità si applica al carico ad alta temperatura ed alto. L'olio primario utilizzato in grasso include l'olio minerale e l'olio del sintetico. Gli oli primari sintetici comunemente usati contengono il petrolio del lipido, olio da idrocarburi sintetico, perfluoropolyether, olio siliconico e PPO, ecc. |
| Addensatore |
L'addensatore rappresenta generalmente 4~20% in frazione di massa. Le sue funzioni sono di sospendere l'olio primaty, di ridurre il flusso di olio primaty ed aumentare l'adesione di olio alla superficie di attrito. L'addensatore ha due categorie: base metallica del sapone e base non metallica del sapone. La temperatura di funzionamento critica, la stabilità meccanica, la resistenza all'acqua ed altre proprietà di grasso sono determinate dall'addensatore, per esempio, la base del sapone del sodio può reagire con acqua per formare un genere di lattice, che non può applicarsi a cuscinetto corrente nel atomsphere di temperatura elevata. |
| Additivo |
In grasso, l'olio primario rappresenta 0.5~10%. In frazione di massa, che è usata per il miglioramento della prestazione di funzionamento e la durata di grasso. Accordign alla classificazione per la funzione, può essere divisa nell'addensatore (forte adesione), nell'antiossidante, nell'additivo di estremo-pressione, nell'inibitore di corrosione, ecc. |
