Linea di produzione di alluminio del rivestimento della polvere con il sistema di pretrattamento del carro armato di immersione

Dettagli:

Luogo di origine:	CINA
Certificazione:	CE

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pcs
Imballaggi particolari:	Cassa di legno
Tempi di consegna:	4-6 settimane
Termini di pagamento:	T/T
Capacità di alimentazione:	1pcs/month

Contatto

Descrizione di prodotto dettagliata

Evidenziare:

cabina di spruzzo automatizzata

Cabine di spruzzo industriali

Linea di produzione di alluminio del rivestimento della polvere con il sistema di pretrattamento del carro armato di immersione

Dettaglio rapido:

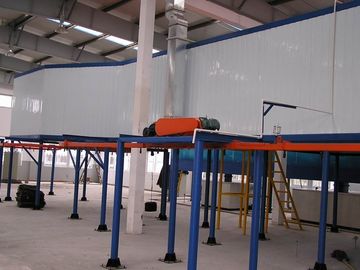

1. L'immagine mostra il forno di essiccazione dell'umidità, il suo pretrattamento è immersione tipa, sistema di trasportatore in questa linea è il ritmo controllato.

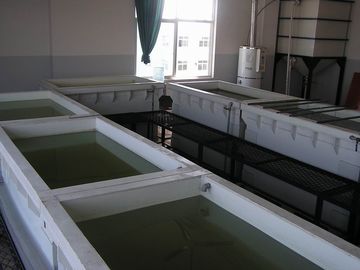

2. Questo pretrattamento della linea di produzione del rivestimento è immersione tipo, il sistema di trasportatore è il ritmo controllato. la catena di convogliatore, la porta pneumatica e l'azione dell'polvere-immersione sono controllate dallo SpA

Linea di produzione di alluminio del rivestimento della polvere con il sistema di pretrattamento del carro armato di immersione 0

Parametro progettuale

No.

oggetto

Base di progettazione

pezzo in lavorazione

alluminio

Spessore massimo di materiale

≤1.2mm

Metodo di pretrattamento

Pretrattamento di immersione

metodo di spruzzatura di polvere

Automatico + manuale

La dimensione massima del pezzo in lavorazione appesa sulla catena di montaggio

L×W×H=6800×200×1900 (millimetro)

Peso massimo del pezzo da lavorare

≤70Kg/hanger (fascio di equilibrio compreso)

Metodo d'attaccatura

Attaccatura dei doppi punti

Catena di convogliatore della sospensione sulla catena di montaggio

QXG-200 modello, peso d'attaccatura 35kg massimo

Passo del film di forbici sulla catena di montaggio

7200mm/2pieces

calcolo trattato di velocità sulla catena di montaggio

Velocità di elaborazione: 0.8m/min

Linea di produzione gamma di velocità

regolato 0~1.5m/min

Temperatura di trattamento della polvere

180~200℃ (riscaldamento diretto del gas liquido)

Tempo del rivestimento della polvere

16min-20min (eccetto alla sezione della cortina d'aria)

Fonte di calore di trattamento del tunnel

riscaldamento diretto del gas liquido

Forno di disidratazione:

≤110℃ (riscaldamento diretto del gas liquido)

forno di essiccazione dell'umidità

Dimensione di aspetto: (L) 7600mm× (W) 2200mm× (H) 1850mm

Materiale: il bordo esterno, δ=1.0mm ha laminato a freddo il bordo d'acciaio ondulato

Il bordo interno, il δ =1.0mm ha galvanizzato il bordo

Isolamento thicknessδ=100㎜,

Materiale di isolamento: Lana di roccia;

Temperatura di secchezza: ≤110℃ (alluminio)

Il più alto riscaldamento: 110℃≤60min,

Modello a macchina del gas di combustione: RIELLO FS20

Quantità di calore dell'uscita: 200000 kcal/h,

Efficienza dello scambiatore di calore dell'aria 90%,

Parametri trattati e lista materiale di trattamento del tunnel

No.

nome

dati

Dimensione esterna della galleria di essiccamento:

21000mm× 940(1240) mm×3720mm

Dimensione interna della sezione della galleria di essiccamento:

(W) 700mm× (H) 3050mm (riferisca alla disposizione)

Il modello della galleria di essiccamento:

diritto

Spessore del bordo isolato:

Bordo laterale: 150mm, tetto/bordo inferiore: 150mm

Piatto interno ed esterno dello strato dell'isolamento:

Bordo interno: δ0.8 ha galvanizzato il bordo, bordo esterno: cartone rivestito di colore δ0.8

Invio del tubo del vento:

bordo galvanizzato 1.0mm del δ

Dispositivo di scarico naturale:

2 pezzi

Altezza del piedistallo:

430mm

Invio del metodo del vento:

lato per inviare lato fino a indietro

Efficace lunghezza di secchezza:

Circa 18m (eccetto alla lunghezza della sezione della cortina d'aria)

Tempo di cottura:

Circa 16min-20min

Tempo di riscaldamento (fornace vuota):

Circa 40min

Temperatura di riscaldamento:

Temperature~200℃ normale regolabile

Tempi di ciclo:

Circa 4 pezzi/min

scambiatore di calore kcal dell'acciaio inossidabile 200000

1set

scatola di scambio termico del KCl 200000:

1 stabilito (piatto esterno: piatto freddo di δ1.o millimetro, piatto interno: δ1.o millimetro ha galvanizzato il bordo)

Fan di progetto indotto del termale:

1set (4.0KW) con il volume di aria 6#impeller circa: 10000m3 /h

motore del gas di combustione:

1 FS20 stabilito (200000 kcal)

Spanditrice dell'aria:

2sets

stanza di isolamento della stanza dello spruzzo di polvere e della stanza di polvere

No.	nome	dati
1	Dimensione esterna della stanza di polvere:	6000mm×1400mm×3600mm (riferisca alla disposizione) (1set)
2	Materiale della stanza di polvere:	bordo del sidetopbottom: bordo freddo di δ1.5mm (spruzzatura di superficie)
3	Sistema a circuito chiuso	1set
4	Spruzzatore elettrostatico automatico:	6sets
5	Spruzzatore manuale	2sets
6	un riciclaggio dei 8 centri del superiore ed abbassi il dispositivo	2 (piastra riscaldante e piatto freddo da fare) l'altezza del filtro: 660mm
7	Recuperi il fan	volume di aria 2sets (7.5Kw): 10000m3 /set
8	Lampada fluorescente protetta contro le esplosioni;	Ogni 1 pezzo di unilaterale
9	Stanza di isolamento:	7.5m×5.2m×4.0m, corpo della camera adottano la struttura della lega di alluminio e la struttura del bordo 50㎜sandwich

Sistema di trasportatore della sospensione:

No.	nome	Specificazione
1	Modello a catena della sospensione:	QXG-200
2	Passo:	200mm
3	Unico di sollevamento:	≤35Kg (spalmatore compreso)
4	La lunghezza totale della catena della sospensione:	82m
